什么是單螺桿泵轉子和定子？

作者：發布時間：2021-09-02 21:23:04點擊：444300

單螺桿泵轉子和定子是組成螺桿泵的主要配件，單螺桿泵轉子外觀呈彎曲狀，采用的是雙吸式結構，螺桿兩端位于同一壓力腔內，軸向力可以自動平衡。

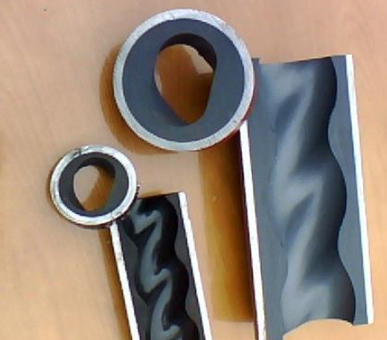

G型螺桿泵定子也被稱為橡膠套，G系列單螺桿泵橡膠套內壁由橡膠材料制成，橡膠套和轉子間間隙小，螺桿泵是嚴禁空轉的，需要有液體進行潤滑。

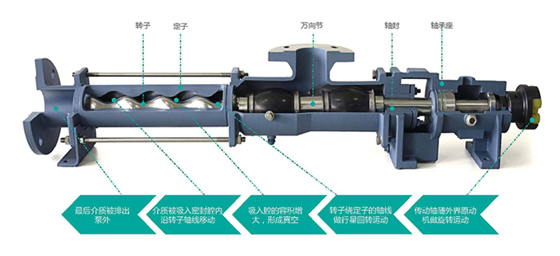

單螺桿泵結構圖

螺桿泵的轉子是偏心螺旋體的螺桿，借助電機的動能進行軸線運行工作，螺桿泵的定子是指內表面有雙線螺旋面的螺桿襯套，和轉子間的相互配合形成一種密封空間。

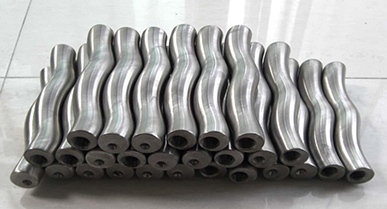

單螺桿泵轉子

在實際運行中，每次轉子運行會把密封腔里的液體向前推進，接著被穩定的排出泵體。

螺桿泵的工作原理是利用轉子和定子間的嚙合進行工作，介質適應性強，流量穩定，常用于輸送高粘度的液體介質，比如油漆、潤滑脂和糖漿等，也可以廣泛輸送帶有顆粒的介質，比如果肉、粘土和陶土等。定子材質大部分為橡膠，經過長期運輸后有一定磨損，運輸流量會有影響，根據實際使用狀況再?zèng)Q定是否更換定子。
